概述

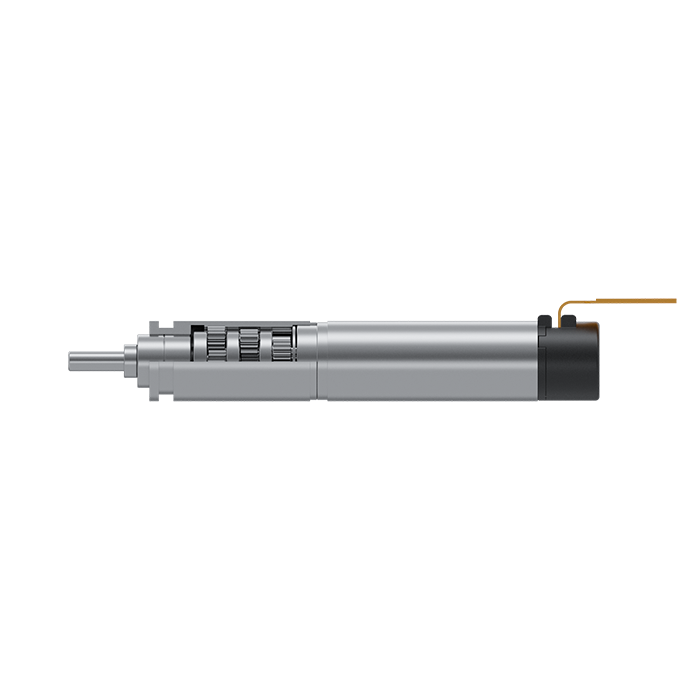

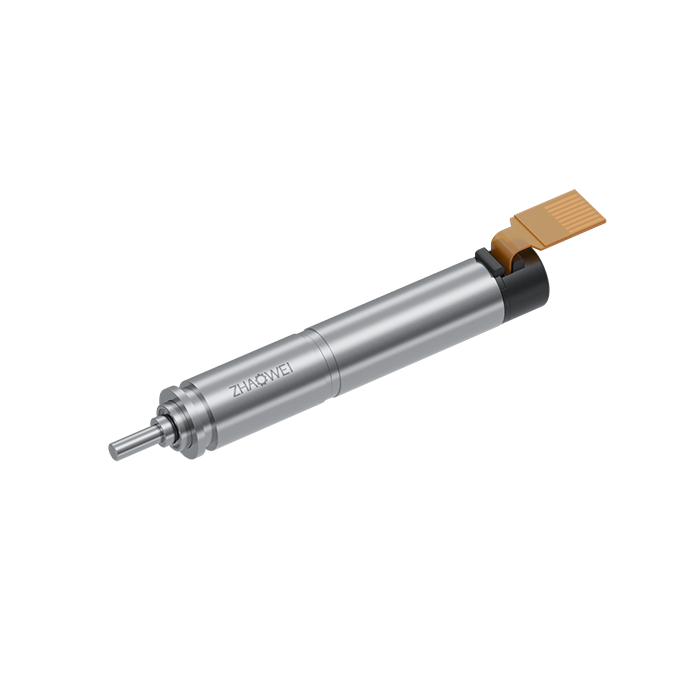

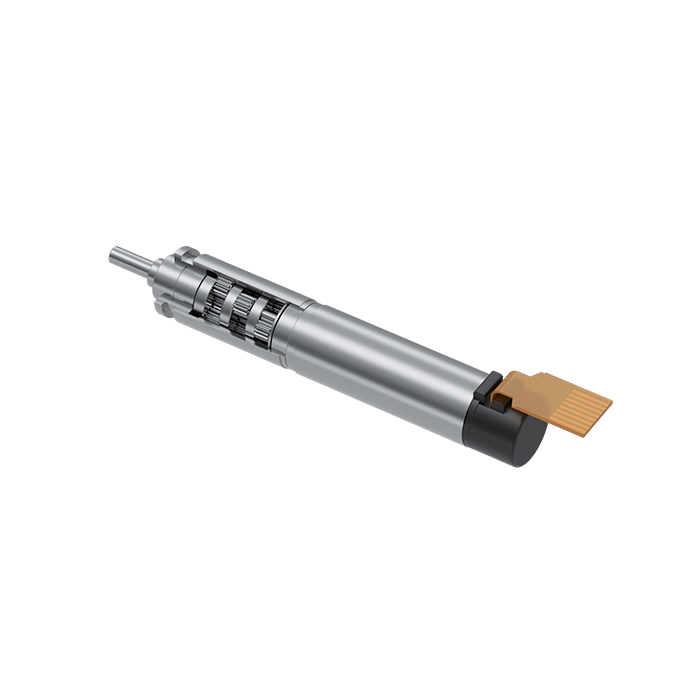

Φ4mm行星減速箱（SMD版）
產品型號：ZWSMD004004
直徑：4
長度：7.7~12.5
額定電壓（V）：5
最大傳輸功率（W） ：0.17
最大連續輸出轉矩（Nm）：0.015Nm
環境溫度（℃) ：-40~+80
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 齒輪箱級數 | 1 | 2 | 3 | 4 | |
| 連續輸出轉矩（Max） | Nm | 0.001 | 0.002 | 0.006 | 0.015 |
| 瞬間容許力矩(Max） | Nm | 0.002 | 0.003 | 0.008 | 0.02 |
| 減速比 | / | 4.8 | 23.0 | 110.6 | 531.0 |
| 外直徑 | mm | 4 | |||
| 齒輪箱長度 | mm | 7.7 | 9.3 | 10.9 | 12.5 |
| 最大效率 | % | 87 | 76 | 70 | 65 |
| 建議溫度范圍 | ℃ | -40~+80 | -40~+80 | -40~+80 | -40~+80 |
| 齒輪箱重量（Max） | G | 1 | 1.2 | 1.3 | 1.5 |
| 最大傳輸功率（連續） | W | 0.15 | 0.17 | 0.12 | 0.08 |
| 最大傳輸功率（瞬時） | W | 0.2 | 0.21 | 0.15 | 0.10 |
| 空載平均空回 | ° | 5 | |||
| 最大軸向載荷（動態） | N | 5 | 5 | 5 | 5 |
| 最大徑向載荷（離法蘭4mm處） | N | 3 | 3 | 4 | 4 |
| 輸出端軸承 | 滾珠軸承 | ||||
| 軸向間隙 | mm | 0~0.1 | |||
| 最大軸向壓力配合 | N | 240 | |||
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長 L1 (mm) |
|||
| 空載轉速 | 空載電流 （mA max） |
負載轉速 | 負載電流 （A Max） |
轉矩 （N.m） |
|||||||
| ZWSMD004004-4.8-X | 5 | 9375 | 140 | 6250 | 180 | 0.0002 | 16.2 | 0.001 | 0.002 | 4.8 | 7.7 |
| ZWSMD004004-23-X | 5 | 1957 | 140 | 1304 | 180 | 0.0003 | 17.8 | 0.002 | 0.003 | 23.0 | 9.3 |
| ZWSMD004004-111-X | 5 | 407 | 140 | 271 | 180 | 0.0015 | 19.4 | 0.006 | 0.008 | 110.6 | 10.9 |
| ZWSMD004004-531-X | 5 | 85 | 140 | 57 | 180 | 0.0069 | 21.0 | 0.015 | 0.02 | 530.8 | 12.5 |
*注：以上具體參數可根據客戶要求定制。
設計圖紙
